Аппаратная платформа «Каспар»
В наличии

Описание

Аппаратная платформа «Каспар». Разработка и производство ООО НПО ЮСТ



Цена договорная!

Цена : 0 руб.

Скидка: 0%

Итоговая цена: 0 руб.

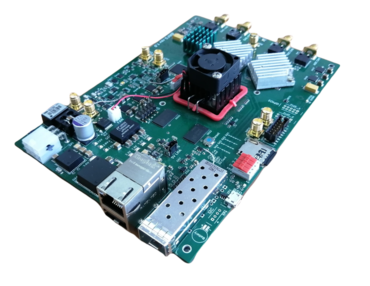

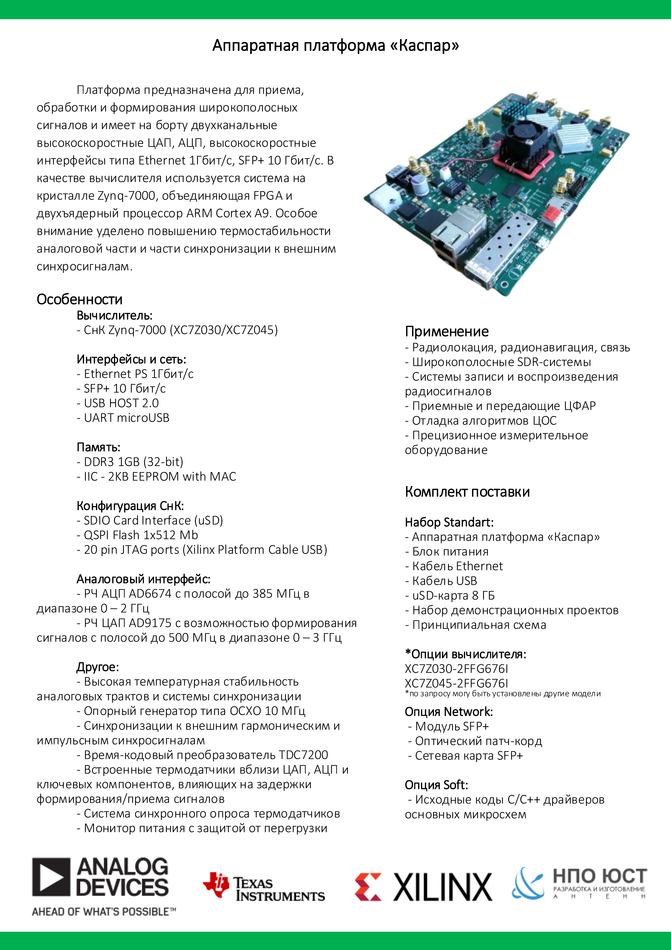

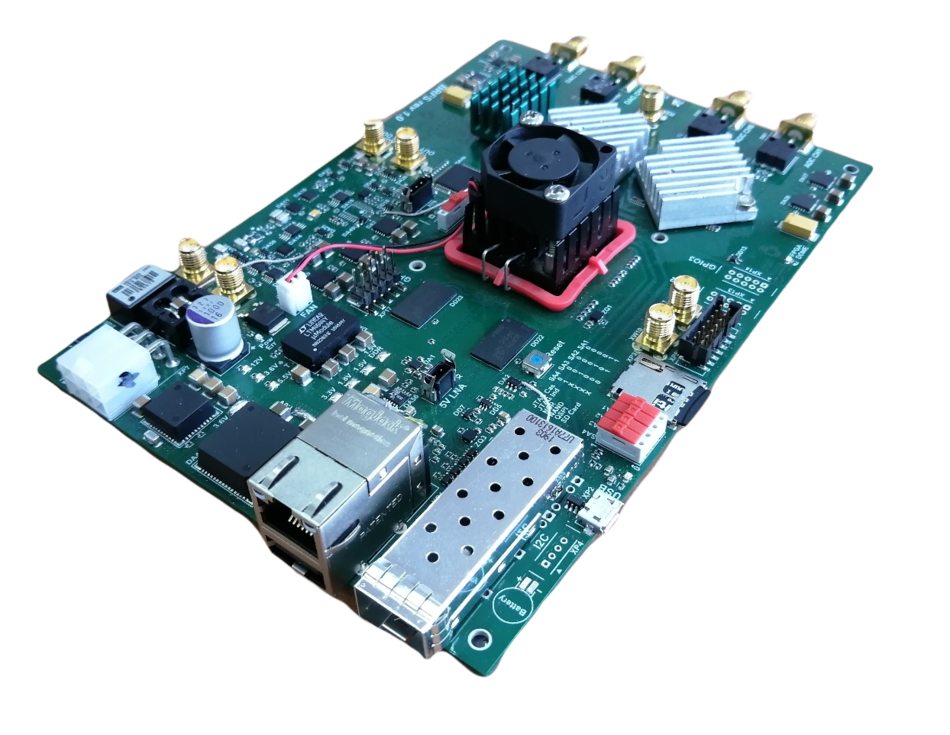

Аппаратная платформа «Каспар». Платформа предназначена для приема, обработки и формирования широкополосных сигналов и имеет на борту двухканальные высокоскоростные ЦАП, АЦП, высокоскоростные интерфейсы типа Ethernet 1Гбит/c, SFP+ 10 Гбит/c. В качестве вычислителя используется система на кристалле Zynq-7000, объединяющая FPGA и двухъядерный процессор ARM Cortex A9. Особое внимание уделено повышению термостабильности аналоговой части и части синхронизации к внешним синхросигналам. Разработано в ООО НПО ЮСТ при поддержке Красноярского краевого фонда науки в рамках научного проекта №2021021207511.

Вычислитель:

- СнК Zynq-7000 (XC7Z030/XC7Z045)


Интерфейсы и сеть:

- Ethernet PS 1Гбит/с

- SFP+ 10 Гбит/c

- USB HOST 2.0

- UART microUSB


Память:

- DDR3 1GB (32-bit)

- IIC - 2KB EEPROM with MAC


Конфигурация СнК:

- SDIO Card Interface (uSD)

- QSPI Flash 1x512 Mb

- 20 pin JTAG ports (Xilinx Platform Cable USB)


Аналоговый интерфейс:

- РЧ АЦП AD6674 с полосой до 385 МГц в диапазоне 0 – 2 ГГц

- РЧ ЦАП AD9175 с возможностью формирования сигналов с полосой до 500 МГц в диапазоне 0 – 3 ГГц


Другое:

- Высокая температурная стабильность аналоговых трактов и системы синхронизации

- Опорный генератор типа OCXO 10 МГц

- Синхронизации к внешним гармоническим и импульсным синхросигналам

- Время-кодовый преобразователь TDC7200

- Встроенные термодатчики вблизи ЦАП, АЦП и ключевых компонентов, влияющих на задержки формирования/приема сигналов

- Система синхронного опроса термодатчиков

- Монитор питания с защитой от перегрузки

Применение

- Радиолокация, радионавигация, связь

- Широкополосные SDR-системы

- Системы записи и воспроизведения радиосигналов

- Приемные и передающие ЦФАР

- Отладка алгоритмов ЦОС

- Прецизионное измерительное оборудование


Комплект поставки

Набор Standart:

- Аппаратная платформа «Каспар»

- Блок питания

- Кабель Ethernet

- Кабель USB- uSD-карта 8 ГБ

- Набор демонстрационных проектов

- Принципиальная схема


*Опции вычислителя:

XC7Z030-2FFG676I

XC7Z045-2FFG676I

*по запросу могу быть установлены другие модели


Опция Network:

- Модуль SFP+

- Оптический патч-корд

- Сетевая карта SFP+


Опция Soft:

- Исходные коды C/C++ драйверов основных микросхем

Производитель: НПО ЮСТ
Артикул:
Длина: 0.18 м
Ширина: 0.12 м
Высота: 0.35 м
Вес: 0 кг
